齿轮泵

发布时间：2009/11/23 来源：扬子工具集团浏览次数:16584

② 浮动侧板式补偿装置如图3-10所示，

③ 弹性侧板式补偿装置图3-11所示

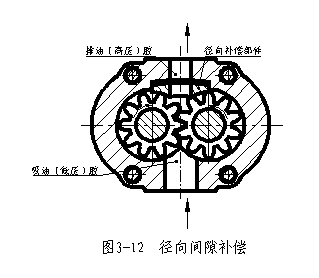

2) 径向间隙的补偿图3-12所示

3、径向不平衡力及其减小措施
作用在齿轮泵轴承上的径向力F是由沿齿轮圆周液体压力产生的径向力F1和由齿轮啮合产生的径向力F2所组成。如图3-13所示

(1)缩小压油口大小
(2)扩大排油腔到吸油腔一侧如图3-14所示

(3)扩大吸油腔到排油腔一侧如图3-12所示，这种结构即减小了径向力，又补偿了径向间隙，使容积效率提高。

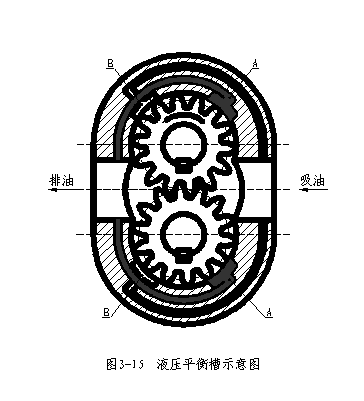

如图3-15所示，

五、内啮合齿轮泵简介
1、渐开线内啮合齿轮泵的工作原理，如图3-16所示

内齿轮泵工作原理图
2、摆线内啮合齿轮泵
工作原理如图3-17所示。

本文链接: /yzgjcn_214.html
如需转载请注明:扬子工具液压千斤顶http://www.siskiyouliving.com

本文章总2页上一页 1 2
